TD75皮带输送机

产品概述

一、概述：
  TD75皮带输送机是一种输送量大，运行费用低，使用范围广的一种输送设备。其输送带式输送机的曳引构件和承载构件。普通橡胶输送带适用于工作环境温度一般为-10℃～40℃。工作环境温度低于-5℃时，不宜采用维纶芯胶带；工作环境温度低于-15℃时，不宜采用普通棉织芯胶带；在工作环境温度低于-20℃的条件下易采用钢丝绳芯胶带。普通橡胶输送带适用的输送物料温度不超过80℃，当输送物料温度在80-150℃时，应采用耐热型胶带，当输送300-500℃高温物料时，可采用耐高温型输送带。输送具有酸性、碱性、腐蚀性、含油类物料和有机溶剂时应采用耐酸碱、耐腐蚀、耐油的橡胶带或塑料带。在有火灾危险场所工作的输送带应采用阻燃型带。

      当功率大于55KW时应选用电机，减速剂与滚筒分开式驱动。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面三种形式。 改向滚筒，分光面和胶面两种。
    驱动装置：功率范围在2.2-5.5KW时易选用电动滚筒作驱动，这样可节约空间，但环境温度不易超过40℃。
      托辊是用无缝钢管制成，类型有：槽形、平行，调心，缓冲四种，拉紧装置：螺旋式拉紧装置适用于长度较短（小于100m），行程有500m、800m、100mm三种；垂直重锤拉紧装置，可随着张力变化靠重力自动补偿输送带的伸长；重锤车式拉紧装置适于距离较长，功率较大的输送机，其拉紧行程有2，3，4m三档，固定绞车拉紧装置用于长行程大拉紧力（30-150KN），长距离，大运量的带式输送机，最大拉紧行程可达16m。
    清扫器有头部清扫器和空段清扫器两种。
    卸料器：电动犁式卸料器，手动犁式卸料器两种。
    电气保护可设有：输送带跑偏监测器；输送带打滑监测器；输送带纵向撕裂信号监测器；料位控制监测器等。

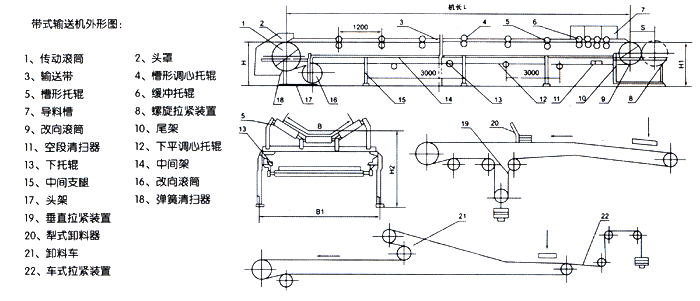

二、带式输送机外形图


技术参数

带式输送机功率选型表（供参考）
